Методика определения пробивного напряжения трансформаторного масла
Методика предназначена для определения пробивного напряжения трансформаторного масла. Эти испытания необходимы для обеспечения бесперебойного питания электроприёмников, безаварийной работы электрооборудования. В нее входит измерение пробивного напряжения в стандартном маслопробойном аппарате.
Условия измерений.
Пробивное напряжение трансформаторного масла определяется при частоте 50 Гц и при одинаковой температуре масла и окружающей среды в пределах 15-35 Со. Перед испытанием проба масла отстаивается в течение 2 часов в том помещении где будет проводиться испытание.
.jpg)
Метод измерения.
Пробой пробы масла производится в измерительной ячейке согласно ГОСТ 6581-75. Минимально допустимые значения пробивного напряжения трансформаторного масла приведены в таблице 1.
Таблица 1
|
класс напряжения оборудования, кВ. |
до заливки в оборудование, кВ |
после залики в оборудование, кВ |
в эксплуатации, кВ |
|
до 15 |
30 |
25 |
20 |
|
от 15 до 35 |
35 |
30 |
25 |
Для измерения пробивного напряжения трансформаторного масла применяется маслопробойник АИД-70. Класс точности 1,0 по ГОСТ 8.401—80. Диапазон измерения от 0 до 70 кВ.

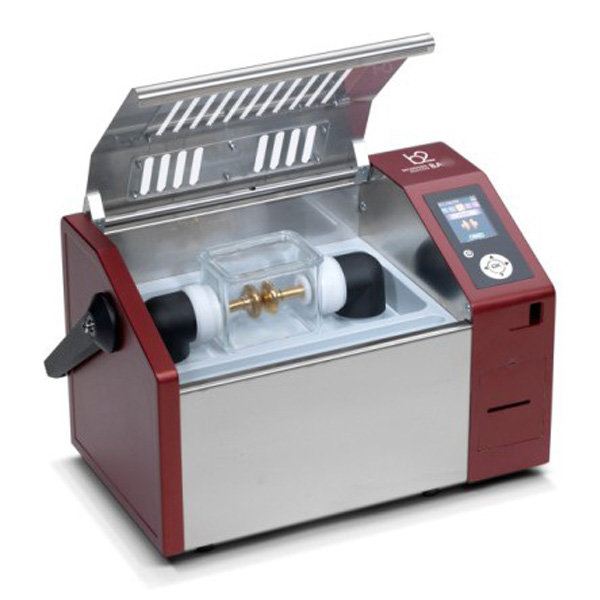

BA60 - портативный анализатор диэлектрических свойств трансформаторного масла на пробой до 60 кВ.
Подготовка к выполнению измерений. Маслопробойник должен быть осмотрен, проверено визуально заземление. Измерительная ячейка аппарата должна быть постоянно заполнена трансформаторным маслом во избежание попадания в нее механических примесей, влаги. При применении новой измерительной ячейки, после длительного ее хранения или после испытания сильно загрязненной жидкости ячейку следует обработать последовательно керосином по ГОСТ 18499-73 и петролейным эфиром с пределами кипения 80-120 Со.
В тех случаях, когда визуально обнаружено потемнение поверхности электродов,эти электроды должны быть предварительно демонтированы, отполированы замшей, промыты растворителем и вновь смонтированы. После чего ячейку вначале несколько раз ополаскивают, а затем заливают пригодным к эксплуатации трансформаторным маслом.

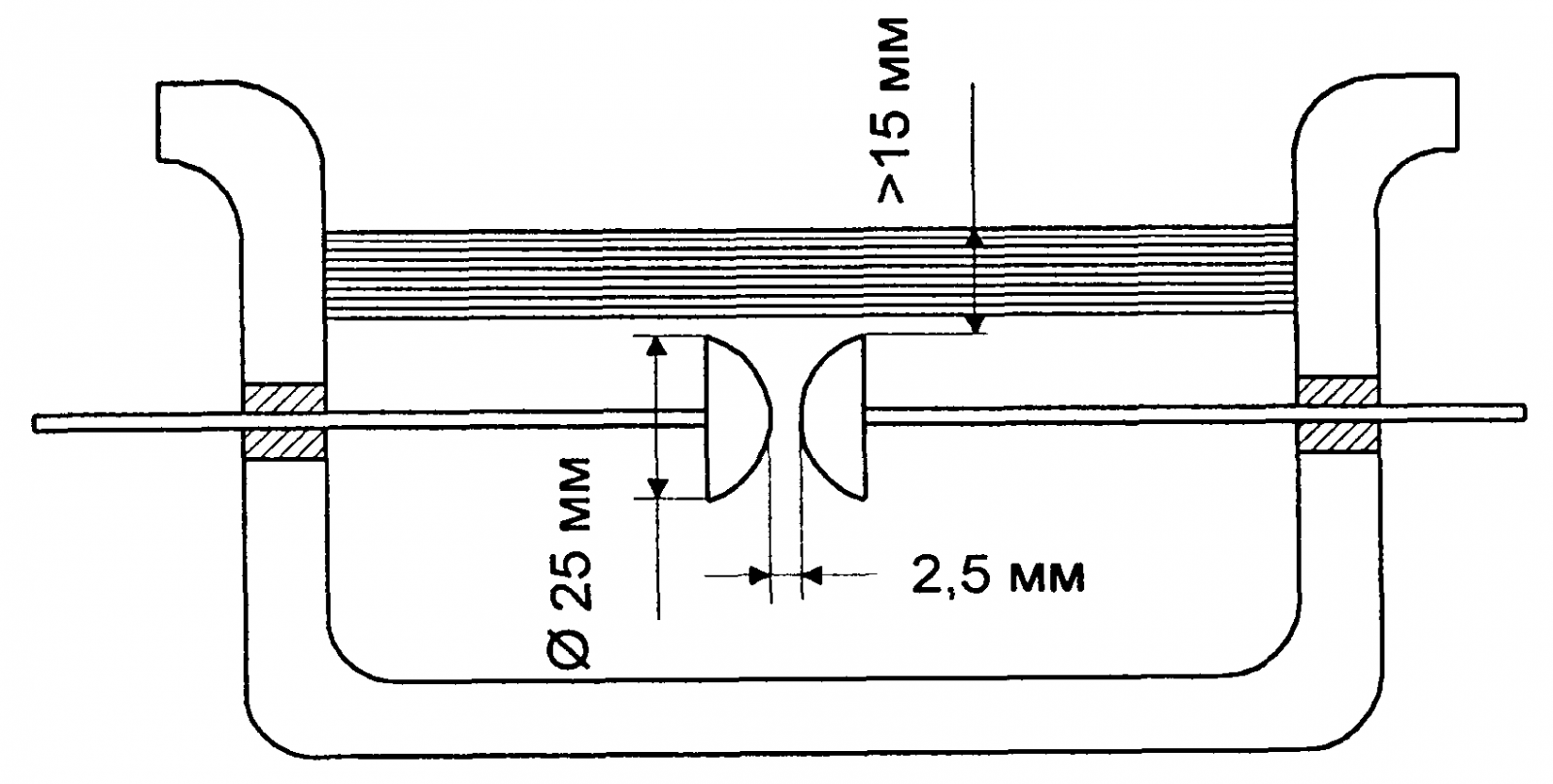

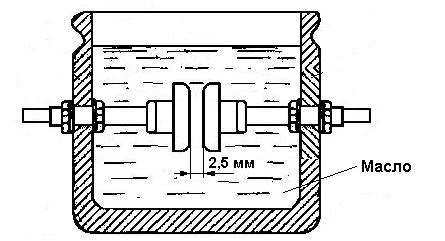

Электроды должны быть смонтированы так, чтобы их оси располагались на одной горизонтальной плоскости, параллельной нижней поверхности испытательной ячейки. Зазор между электродами должен составлять 2,5±0,05мм. Проверка зазора должна осуществляться шаблоном-калибром (шаблон с номинальным размером 2,45мм должен проходить между электродами, а шаблон с номинальным размером 2,55мм не должен проходить между электродами).
Перед испытанием плотно закрытый сосуд с пробой жидкости должен быть выдержан в помещении, в котором будут проводиться испытания 2 часа для приобретения жидкостью температуры помещения.
Сосуд с пробой несколько раз осторожно переворачивают вверх дном с тем, чтобы содержащиеся в пробе загрязнения равномерно распределились по всему объему жидкости. При этом не допускается попадания в жидкость пузырьков воздуха.
После этого ополаскивают ячейку с электродами испытуемым трансформаторным маслом, затем медленно заполняют ячейку, следя за тем, чтобы струя жидкости стекала по ее стенке, и не образовывалось пузырьков воздуха. При наличии в жидкости пузырьков воздуха их следует удалить осторожным перемешиванием жидкости стеклянной палочкой.
Выполнение измерений.
Температура пробы жидкости при испытании должна находиться в пределах 15-35 Со. Первое испытание производят через 10мин. после заполнения ячейки. Далее осуществляют дополнительно пять последовательных пробоев с интервалами между каждым из них, равными 5мин. После каждого пробоя при помощи стеклянной палочки жидкость между электродами осторожно перемешивают для удаления продуктов разложения из межэлектродного пространства, не допуская при этом образования воздушных пузырьков.
