Поиск повреждения оболочки на кабелях из сшитого полиэтилена

Определение мест повреждения оболочки кабелей из сшитого полиэтилена

   Поиск повреждения оболочки на кабелях из сшитого полиэтилена помогает устранить одну из наиболее частых причин сокращения срока службы кабеля. Если целостность оболочки нарушена, кабель сохраняет работоспособность, но срок его службы сокращается в несколько раз, и может оказаться, что вместо запланированных 20-30 лет он останется в рабочем состоянии лишь два-три года. Поэтому очень важно регулярно обращаться в электролабораторию для проверки наличия утечек, а при их обнаружении – определять место повреждения кабеля.

Поиск места повреждения кабеля из сшитого полиэтилена осуществляется в несколько этапов. Выбор того или иного метода зависит от условий эксплуатации кабеля и от его специфических особенностей.

• Предварительное определение повреждения кабеля выполняется с помощью петлевого метода или метода падения напряжения.
• Поиск повреждения кабеля производят импульсно-дуговым методом, который позволяет установить расстояние до места повреждения.
• Для точного установления места, где нарушена целостность оболочки, применят метод шагового напряжения, а также импульсно-контактный.

Проведение таких измерений требует использования специализированного оборудования, обеспечивающего высокую точность. Как правило, это оборудование импортного производства, для работы с которым необходима высокая квалификация. При использовании современных методов испытаний, воздействие на часть изоляции кабеля, незатронутую повреждением, сводится к минимуму, а значит, снижается его износ. При этом точность измерений дает возможность быстро выявлять и устранять повреждения.

Проводить испытания защитной оболочки кабеля рекомендуют раз в 3-4 года. Это  позволяет своевременно произвести поиск места повреждения кабеля и предотвратить выход электросети из строя.

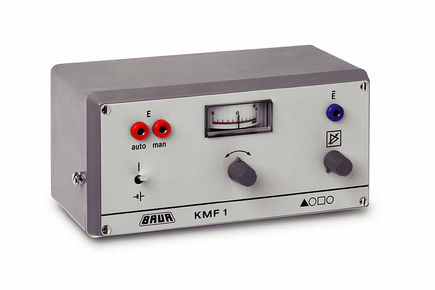

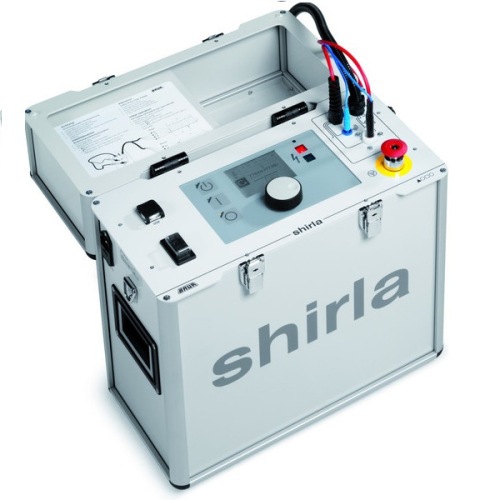

Точное определение места повреждения защитной оболочки осуществляется методом шагового напряжения. Для этих задач применяется универсальный прибор для определения мест повреждений оболочки SHIRLA с универсальным приемником KMF-1 прибор для точного определения места повреждения кабельной оболочки, производства компании BAUR.

Cуществует более точный способ определения места повреждения оболочки биполярным падением напряжения, данный метод был разработан и широко применяется немецкой фирмой SebaKMT.

Прибор MFM 10 также оснащён функцией прожига оболочки применяемый при сложных повреждениях.

В комплекте к нему прилагается переносной приёмник ESG NT.



Специалисты ООО Фаворит Энерго Групп имеют большой опыт в определении мест повреждений оболочки кабелей из сшитого полиэтилена и нашли более 100 повреждений разной степени сложности.
